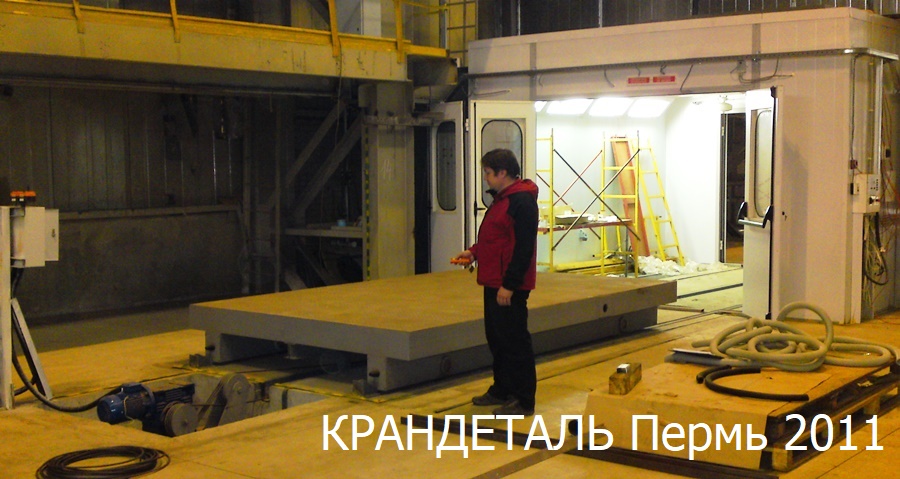

Рельсовая тележка с дистанционным приводом через бесконечный трос видео - простой, надежный и дешевый вариант доставки деталей для обработки в промышленные покрасочные и пескоструйные/дробеструйные камеры. Идея заключается в том, чтобы вывести электрические установки из помещений со взрывоопасной или пожароопасной средой, и тем самым уйти от необходимости использования дорогостоящего электрооборудования во взрывобезопасном и взрывозащищенном исполнении.

стоимость заказать

Для уточнения конструкции и стоимости применительно к вашим условиям эксплуатации пришлите заполненный опросный лист.

Контактные данные некоторых покупателей для получения отзывов:
Тележки с дистанционным приводом регулярно с 2011 года приобретают два предприятия занимающиеся продажей и установкой промышленных окрасочных камер:
ООО "АЛЬФА-ТЕК" г. Челябинск технический директор Костюк Игорь Анатольевич 8 (351) 211-33-63 (64; 65; 67) почта
ЗАО «НПК Эллирон» г. Москва ведущий менеджер Кравчик Константин Михайлович 8 (495) 627-55-77 почта

Привод состоит из лебедки и обводного блока. Лебедка ЛБТ нестандартная, собственного производства, устанавливается в приямке в конечной точке движения тележки перед камерой и закрывается сплошной крышкой. На противоположном конце путей устанавливается блок специальной конструкции.

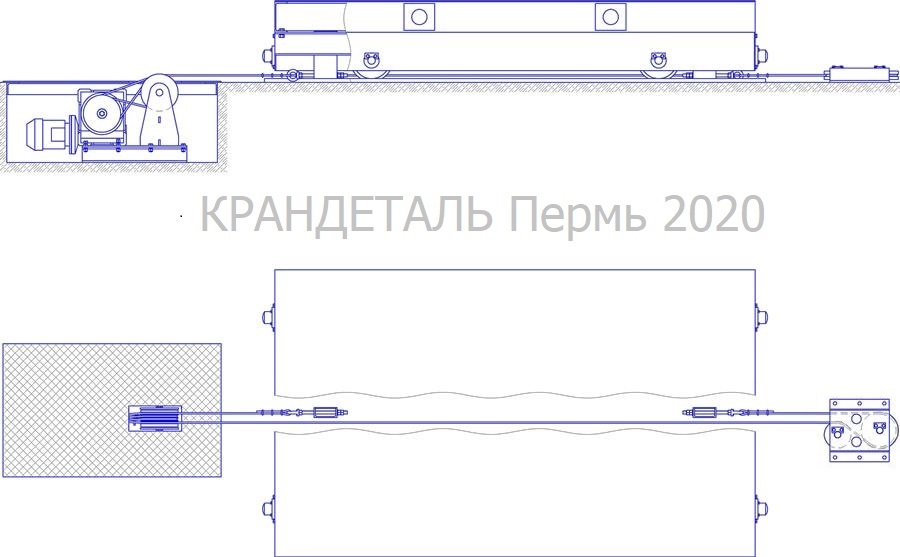

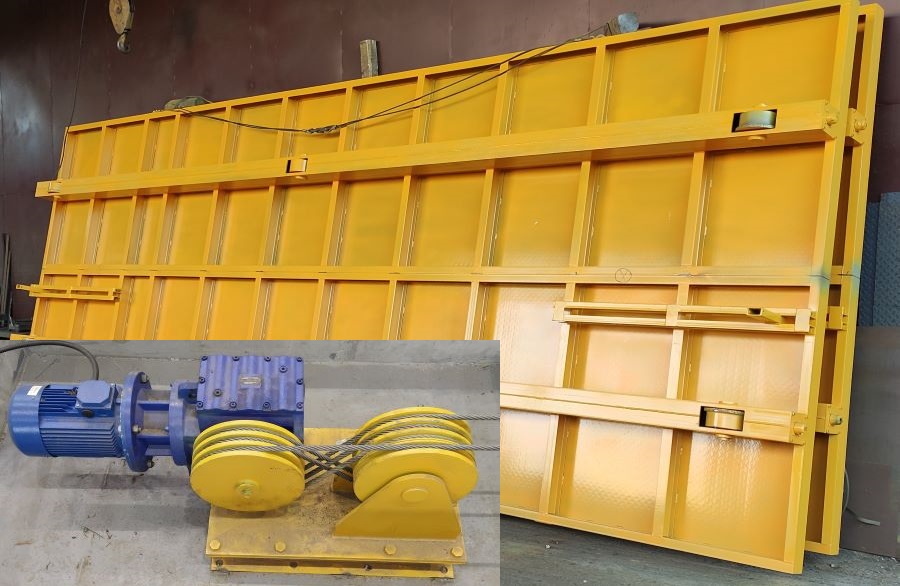

передаточная тележка с дистанционным приводом схема

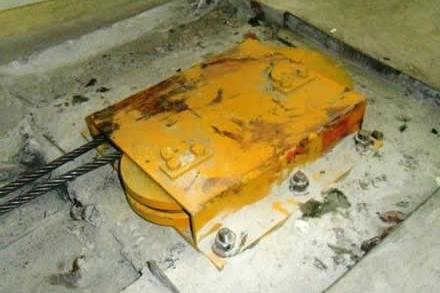

лебедка с запасованным тросом в приямке обводной блок лебедки с бесконечным тросом

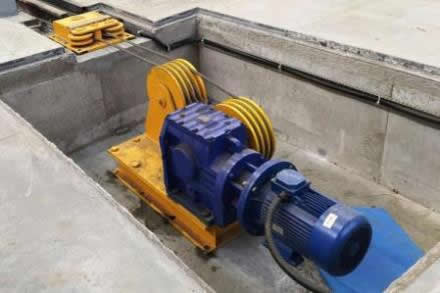

лебедка ЛБТ в приямке обводной блок лебедки ЛБТ

Через систему блоков пропускается стальной канат – трос. Концы каната закрепляются по торцам тележки, таким образом, перематывающаяся часть каната не имеет разрывов – бесконечный трос. Канат может перемещаться в межрельсовом пространстве по поверхности пола или в неглубоком желобе. В ручьях блоков лебедки канат запасовывается "восьмеркой". Натяжение каната создается винтовыми парами расположенными по концам тележки.

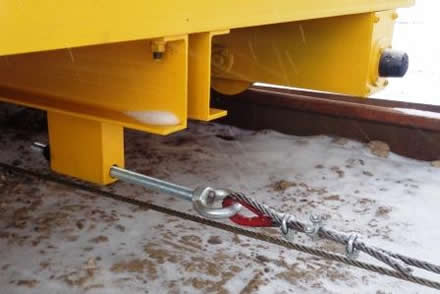

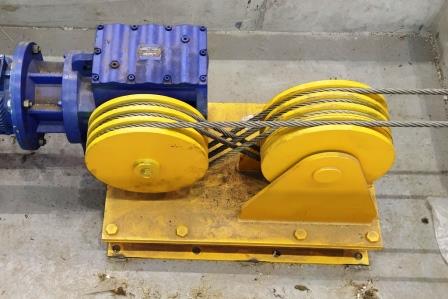

запасовка троса узел зацепления и натяжения каната
схема запасовки каната на лебедке ЛБТ узел закрепления и натяжки каната
запасовка каната на лебедке ЛБТ узел натяжения каната ЛБТ

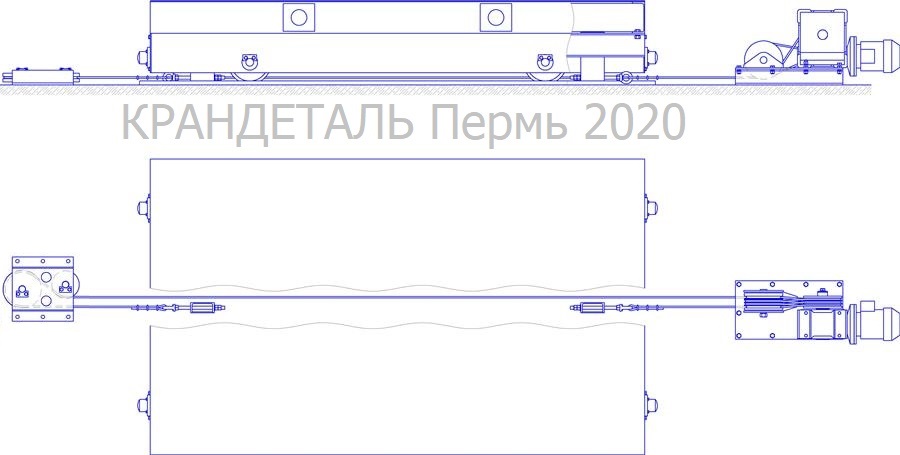

При наличии достаточного пространства лебедку можно установить на пол за задней стенкой камеры ...... схема. Обводной блок устанавливается перед камерой и не занимаем много места, повредить его механическим воздействием невозможно. Упрощается проектирование системы, сокращается комплекс СМР, значительно уменьшается вероятность несостыковок. Предполагается использование на шлифованных полах. Крепление на химических или самозажимных анкерах.

расположение лебедки в приямке и на полу

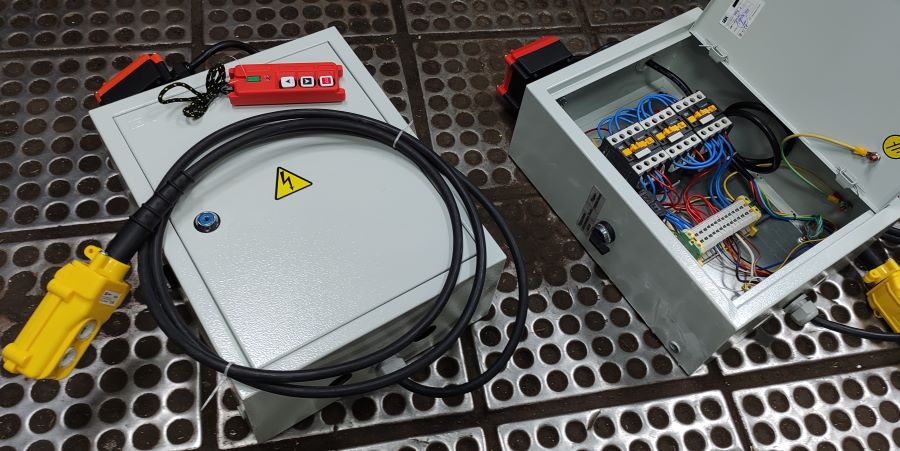

Управление лебедкой осуществляется посредством беспроводного пульта по радиоканалу – радиоуправление. Радиус действия простейших систем 100 метров – обычно этого достаточно. Предусмотрено дублирующее управление со стационарного кнопочного поста смонтированного в шкаф управления. В системе присутствует частотный преобразователь с тормозным резистором - шкаф управления ТЕХНО. Имеется и более простой и дешевый вариант: шкаф управления с малогабаритными контакторами и встроенной кнопочной станцией, устанавливается вблизи дверного проема - шкаф управления НОРМА.

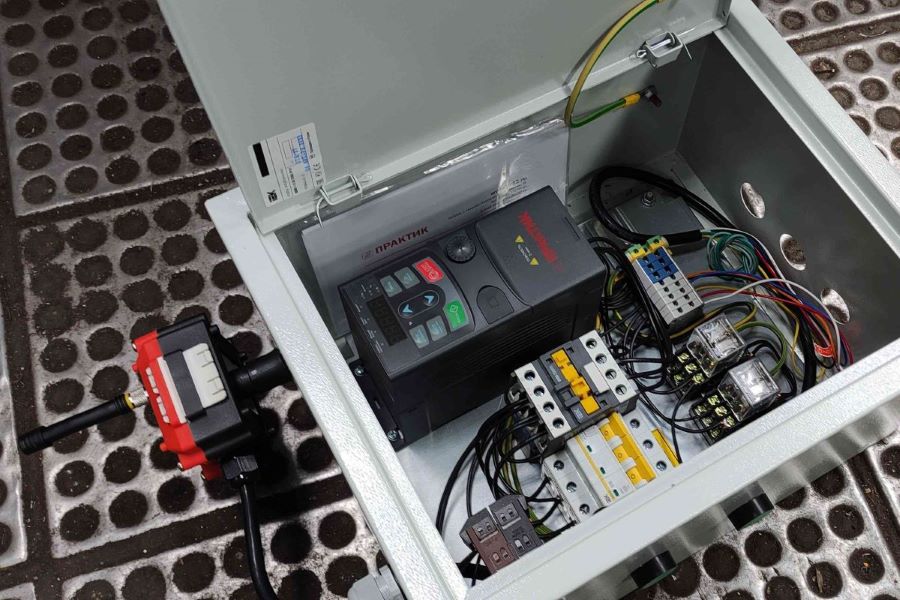

шкаф управления лебедкой ЛБТ с ДУ и частотником

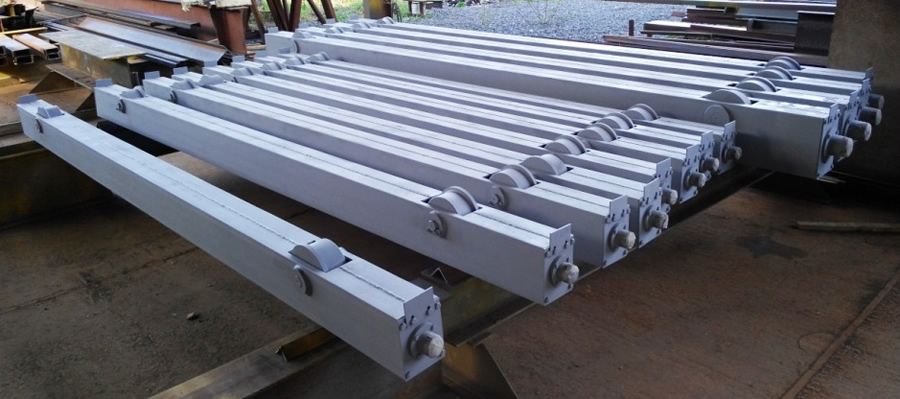

Отсутствие мотор-редукторов, внешних подшипниковых узлов (подшипники расположены в теле колес и защищены стенками ходовой балки) и резинового кабеля позволяет снизить до минимума повреждения тележек от воздействия дроби и других абразивных материалов в пескоструйных и дробеструйных камерах. По торцам ходовых балок расположены скребки с возможностью регулировки зазора до рельса. Для предотвращения попадания дроби в пространство под ходовой балкой возможно оснащение "юбкой" из транспортерной ленты.

тележка в дробеструйную камеры

Для предприятий располагающих собственными производственными мощностями, с целью снижения стоимости передаточной тележки и сокращения транспортных расходов, можем предложить ходовые балки соответствующей длины и грузоподъёмности в комплекте с лебедкой с канатно-блочной системой. По договоренности предоставим рекомендации по изготовлению платформы и сборке тележки.
