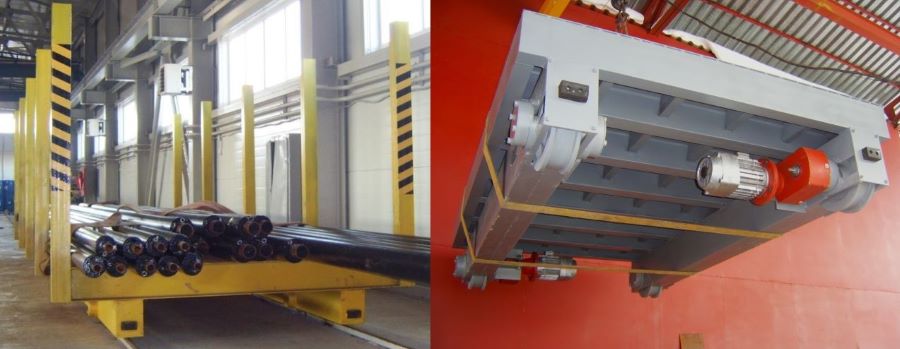

Изготовливаем рельсовые передаточные тележки грузоподъёмностью до 80 тонн с плоской платформой длиной до 12 м шириной 1-4 метра с мощным пространственным каркасом. Первую тележку сделали в 2009 году. На сегодняшний день изготовили больше 150 штук

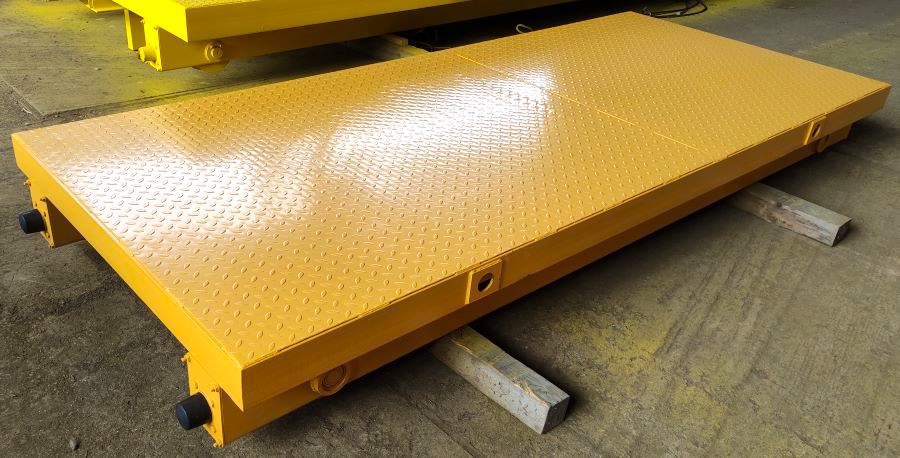

рельсовая передаточная тележка

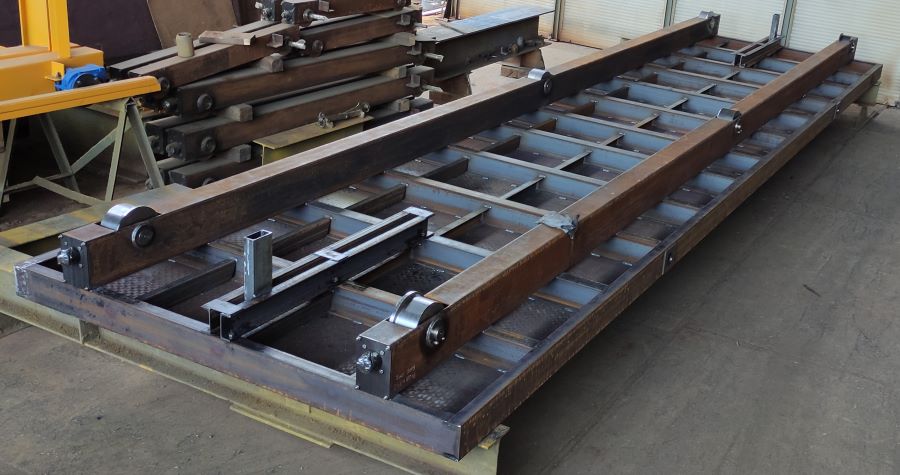

Тележка представляет собой сварную платформу с приваренными снизу ходовыми балками создающими продольную жесткость Поперечная жесткость обеспечивается двутавровыми балками составляющими основу платформы. По периметру платформа обвязана швеллером. Покрытие рифленый лист толщиной 4 мм. От прогиба лист предохраняют продольные ребра жесткости выполненные из швеллера малого сечения. По умолчанию материал Ст3 сп/пс

рельсовая тележка сборка

Расстояние между поперечными балками принимаем 0,75 метра. В зависимости от грузоподъёмности тележки используем следущее соотношение конструктивных элементов платформы и колесных узлов

Грузоподъёмность тележки до, т Ходовые балки, труба, мм Поперечные балки, балка Б1 Ребра жесткости. швеллер Диамтр качения колеса, мм Высота реборды подшипники
самоходная дистанционная
размер количество на колесо размер количество на колесо
10 160х120 10 6 160 15 206 4 308 2
20 200х160 12 8 200 208 309
30 240х160 16 10 240   311
50 300х200 20 12 250-280   313
80 швеллер 40 30 16 320-340 20   315

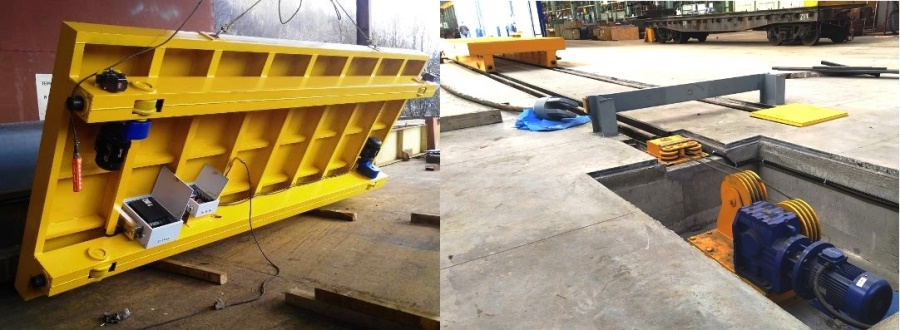

Тележка небольшого размера и грузоподъёмности может быть холостой - бесприводной. При нормальной геометрии рельсового пути и отсутствии препятствий легко перемещается вручную. Предлагаем два варианта механизации тележек: самоходная тележка два мотор-редуктора установленные на валах приводных колес и тележка с дистанционным приводом от лебедки ЛБТ через бесконечный трос стоимость

рельсовая тележка механизированная

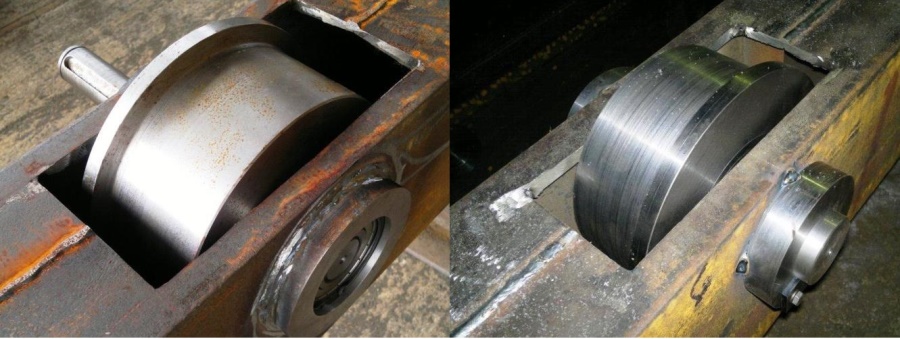

В ходовых балках смонтированы одноребордные колеса. Конструкция узлов колес для самоходных передаточных тележек и тележек с дистанционным приводом различается. В первом случае подшипники вынесены наружу в подшипниковые опоры, во втором подшипники размещены в теле колеса. Узлы ходовых колес в обоих случаях разборные. От продольного смещения фиксируются стопорными кольцами или планкой (тележка с дистанционным приводом)

колесные узлы тележек

Точность установки колес в пределах 1-2 мм, выставляем по нивелиру. Тележки длиной больше 6 метров, а также тележки предназначенные для перемещения концетрированных грузов, оснащаются дополнительной парой катков (без реборды) расположенных по центру ходовых балок. Центральная пара колес располагается выше поверхности качения на 3-5 мм и включается в работу при недостаточной продольной жесткости тележки под нагрузкой.

рельсовая тележка установка колес

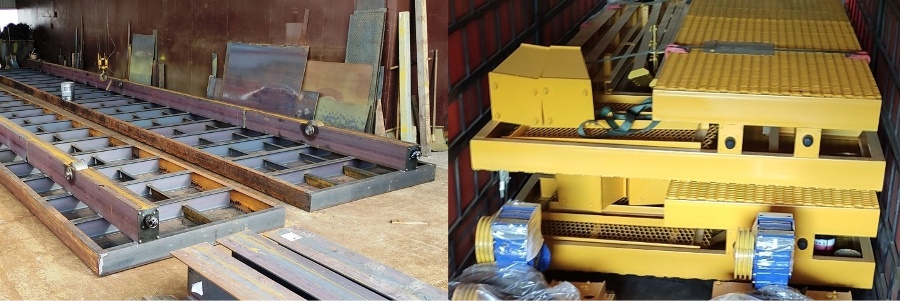

Для удобства транспортировки тележки шириной свыше 2,4 метра изготавливаются разборными. Платформа состоит из двух секций разделенных по длине. Крепление секций между собой болтами. После сборки и обкатки рекомендуем наложить сварные швы по прилегающим поверхностям в местах расположения поперечных балок на нижней поверхности платформы

тележка рельсовая разборная

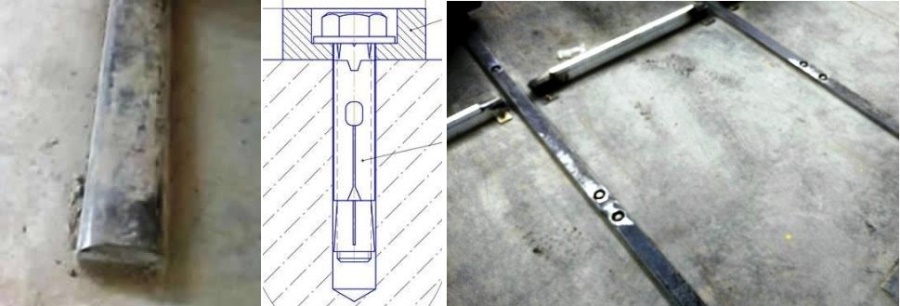

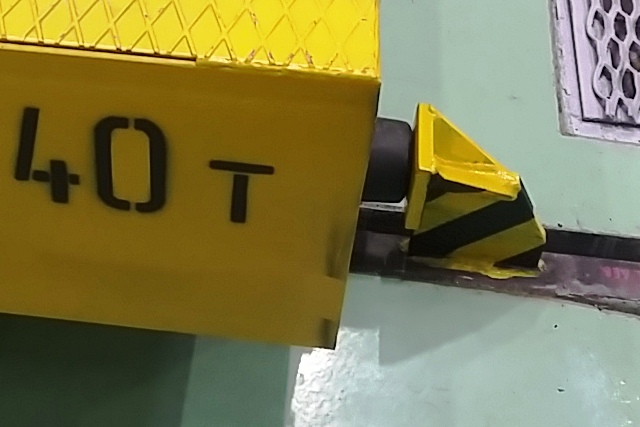

Можем изготовить тележки как с железнодорожной шириной колеи 1524 мм, так и с любой другой в пределах разумного Размер колеи задается по внутренней поверхности головки рельса Для компенсации сужения-уширения рельсового пути расстояние между ребордами колес принимается меньше на 5-10 мм. Рекомендуем размещать головку рельса на высоту 20 мм от уровня пола. Не придется штробить канал под реборду колеса, который будет постоянно забиваться мусором, и высота препятствия при этом останется минимальной. На прочных шлифованых полах можно просто укладывать стальную полосу толщиной 20 мм шириной 50-80 мм. Крепление к полу на анкерных болтах, гайка утоплена в тело полосы. По концам пути установливаются тупиковые упоры

варианты исполнения рельса

Возможно устройство закладных для установки дополнительных устройств: кантователей, поворотных столов и т. д. При этом элементы каркаса приходится проектировать специально для размещения под закладными деталями

закладные элементы на рельсовой тележке

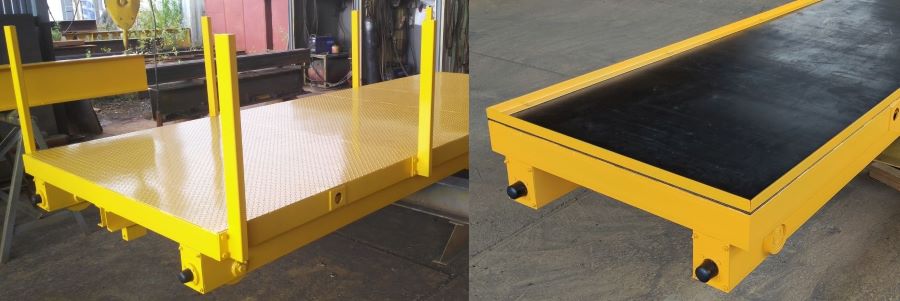

Для перемещения длинных предметов цилиндрической формы применяем съёмные коники (высота и количество согласовываются дополнительно) Под вертикально располагающиеся цилиндрические ковши, бочки и т. д. предусмотрим позиционирующие упоры и мощные проушины для фиксации груза

тележка с коникаи и упорами

Имеется опыт в изготовлении тележек с ложементами: продольными для дизельгенераторов и поперечными для габаритных барабанов большой массы

рельсовая передаточная тележка с ложементами

В 2020 году изготовили тележки с дистанционным приводом с оригинальными вращателями для обработки внутренней поверхности железнодорожных цистерн

передаточная тележка с вращателем

Разработана тележка без сплошной платформы. Тележка состоит из модулей с одной или двумя опорами, дополнительно имеется возможность регулировать расстояние между опорами засчет изменения длины штанг.

рельсовая тележка модульная

Тележка может оснащаться мотор-редукторами или дистанционным приводом. Трос может быть размещен сбоку, рядом с одной из ходовых балок, и не будет мешать оператору при обработке детали снизу из приямка
